عرشه فولادی (Steel Deck) یا متال دک (Metal Deck) نوعی سیستم سقفی مدرن است که از ورقهای فولادی گالوانیزه موجدار ساخته میشود. این سقفها در دسته سقفهای کامپوزیت یا مرکب قرار میگیرند و از ترکیب ورق فولادی و بتن تشکیل شدهاند.
در این سیستم، ورقهای گالوانیزه با شکل هندسی ذوزنقهای روی تیرهای فلزی سازه نصب شده و بهعنوان قالب دائمی برای بتنریزی عمل میکنند. پس از گیرش بتن، ورق فولادی نقش آرماتور کششی را ایفا کرده و یک سیستم مرکب با ظرفیت باربری بالا ایجاد میکند.
نکته مهم:
سقف عرشه فولادی با نامهای دیگری مانند سقف متال دک، عرشه فلزی، عرشه کفی و عرشه Q نیز شناخته میشود و در مبحث دهم مقررات ملی ساختمان تحت عنوان «اعضای خمشی با مقطع مختلط» معرفی شده است.
ویژگی اصلی سقف عرشه فولادی، حذف نیاز به قالببندی موقت است. ورقهای فولادی هم نقش قالب و هم نقش تقویتکننده سازهای را ایفا میکنند. این موضوع باعث افزایش چشمگیر سرعت اجرا و کاهش هزینههای ساخت میشود.
فناوری سقف عرشه فولادی در سالهای نخست از آمریکا وارد ایران شد. در ابتدا نه تجهیزات کافی وجود داشت و نه آییننامهای از سوی مراکز ذیصلاح تدوین شده بود. تولید و اجرا صرفاً بر مبنای استانداردهای اروپایی و آمریکایی انجام میگرفت و گلمیخها بهصورت وارداتی و با قیمت بالا در دسترس بود.
با گذشت زمان، شرکتهای داخلی شروع به تولید تجهیزات مورد نیاز کردند و امروزه با دستگاههای رول فرمینگ پیشرفته، توان تولید روزانه دهها تن ورق عرشه فولادی در کشور وجود دارد.
🎯 نیاز به مشاوره تخصصی دارید؟
کارشناسان آذربتن آماده پاسخگویی به سوالات شما درباره انتخاب بهترین نوع عرشه فولادی هستند
03132656442 03132645127

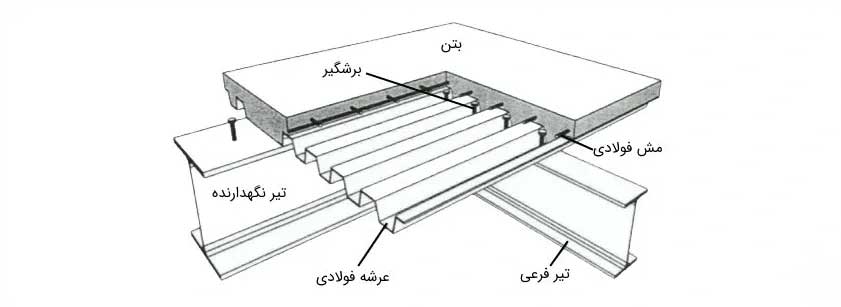

سقف عرشه فولادی از اجزای مختلفی تشکیل شده که هر کدام نقش مهمی در عملکرد سازهای آن دارند. شناخت این اجزا برای انتخاب صحیح و اجرای استاندارد ضروری است.
مهمترین جزء سقف با ضخامت ۰.۸ تا ۱.۲۵ میلیمتر که به روش نورد سرد و با شکل ذوزنقهای تولید میشود
ابزار اتصال ورق به تیر فولادی با قطر حداکثر ۲۰ میلیمتر که نقش انتقال نیروی برشی را دارد
میلگردهای آجدار یا مش آماده برای جلوگیری از ترکخوردگی بتن در اثر تغییرات دمایی
بتن با عیار مناسب که روی ورقها ریخته شده و یکپارچگی سقف را تأمین میکند
قالبهای گالوانیزه L شکل در لبههای سقف برای جلوگیری از خروج بتن
تیرآهنهای IPE که بار سقف را به تیرهای اصلی و ستونها منتقل میکنند
ورق فولادی مهمترین مصالح بهکار رفته در این نوع سقف است. این ورقها از فولاد گالوانیزه با پوشش روی ساخته میشوند که مقاومت بالایی در برابر خوردگی و زنگزدگی دارند. فرآیند تولید به روش نورد سرد (Cold Forming) و با دستگاههای رول فرمینگ انجام میشود.
برجستگیها و آجهای روی ورق عرشه فولادی نقش مهمی در ایجاد اتصال مکانیکی بین ورق و بتن دارند. این برجستگیها از لغزش افقی و بلندشدگی قائم بتن جلوگیری کرده و عملکرد مرکب سقف را تضمین میکنند
گلمیخ یا برشگیر (Stud Shear Connector) از نقاط قوت اصلی سقف عرشه فولادی محسوب میشود. این قطعات با دستگاه جوش قوس الکتریکی مخصوص (Stud Welder) به بال تیرهای فولادی جوش میشوند و نیروی برشی را بین دال بتنی و تیر فولادی تقسیم میکنند.
حداکثر قطر گلمیخها ۲۰ میلیمتر بوده و حداقل ارتفاع آنها پس از نصب (از بالای ورق ذوزنقهای) نباید کمتر از ۴۰ میلیمتر باشد.
سقفهای عرشه فولادی بر اساس عملکرد سازهای و نحوه ترکیب با بتن به دستههای مختلفی تقسیم میشوند. انتخاب نوع مناسب بستگی به نیاز پروژه، بارگذاری و شرایط اجرایی دارد
پرکاربردترین نوع سقف عرشه فولادی است که در آن ورق گالوانیزه فرمدار بهعنوان قالب دائمی و تقویتکننده کششی عمل میکند. آجها و برجستگیهای روی ورق باعث ایجاد پیوند مکانیکی قوی بین فولاد و بتن شده و عملکرد مرکب کامل را تأمین میکنند.
در این سیستم، نیازی به آرماتور کششی در قسمت تحتانی نیست زیرا خود ورق فولادی این نقش را ایفا میکند.
در این نوع، ورقهای فولادی صرفاً نقش قالب دائمی برای بتن را دارند و پیوند سازهای کاملی با بتن ندارند. ورقها معمولاً بدون آج یا با آج ضعیف هستند و برای تقویت، از آرماتورهای کششی زیر ورق استفاده میشود.
| نوع عرشه | ویژگی | کاربرد |
|---|---|---|
| نوع A | دندانههای باریک | سقفهای با بار سبک |
| نوع B | دندانههای پهن | سقفهای با بار سنگین |
| نوع F | دندانههای متوسط | پروژههای عمومی و مسکونی |
| نوع N | دندانههای عمیق و پهن | سازههای صنعتی |
| نوع SB | کامپوزیت با بال صاف یا آجدار | ساختمانهای بلندمرتبه |
| نوع SBR | کامپوزیت با دندانه معکوس | پروژههای خاص |
شناخت دقیق مشخصات فنی ورق عرشه فولادی برای انتخاب صحیح و محاسبات مهندسی ضروری است. این مشخصات طبق مبحث دهم مقررات ملی ساختمان و استانداردهای بینالمللی تعیین میشوند.
| مشخصه | مقدار | توضیحات |
|---|---|---|
| ضخامت ورق | ۰.۷ تا ۱.۲۵ میلیمتر | متداولترین: ۰.۸ تا ۱ میلیمتر |
| عرض ورق خام | ۱۲۵۰ میلیمتر | قبل از فرمینگ |
| عرض مفید | ۹۲۰ تا ۹۹۰ میلیمتر | پس از فرمینگ |
| ارتفاع گام (عمق کنگره) | ۶۰ تا ۷۵ میلیمتر | حداکثر طبق مبحث دهم: ۷۵ میلیمتر |
| طول ورق | ۱ تا ۱۵ متر | قابل سفارش بر اساس پروژه |
| فاصله گامها | ۳۰۰ میلیمتر | استاندارد |
| حداقل ضخامت بتن روی ورق | ۵۵ میلیمتر | طبق مبحث دهم |
وزن ورق عرشه فولادی بر اساس ضخامت متفاوت است. جدول زیر وزن تقریبی هر مترمربع را نشان میدهد:
| ضخامت ورق (میلیمتر) | وزن تقریبی (کیلوگرم بر مترمربع) |
|---|---|
| ۰.۷ | ۶.۵ |
| ۰.۸ | ۷.۵ |
| ۰.۹ | ۸.۵ |
| ۱.۰ | ۹.۵ |
| ۱.۱۵ | ۱۱ |
| ۱.۲۵ | ۱۲ |
⚠️ نکته مهم:
فاصله تیرهای فرعی نباید بیشتر از ۲۵۰ سانتیمتر باشد. برای جلوگیری از لرزش سقف، توصیه میشود این فاصله کمتر از ۲۴۰ سانتیمتر باشد.
قیمتها بهصورت روزانه و بر اساس نوسانات بازار تعیین میشود. برای دریافت بهترین قیمت تماس بگیرید

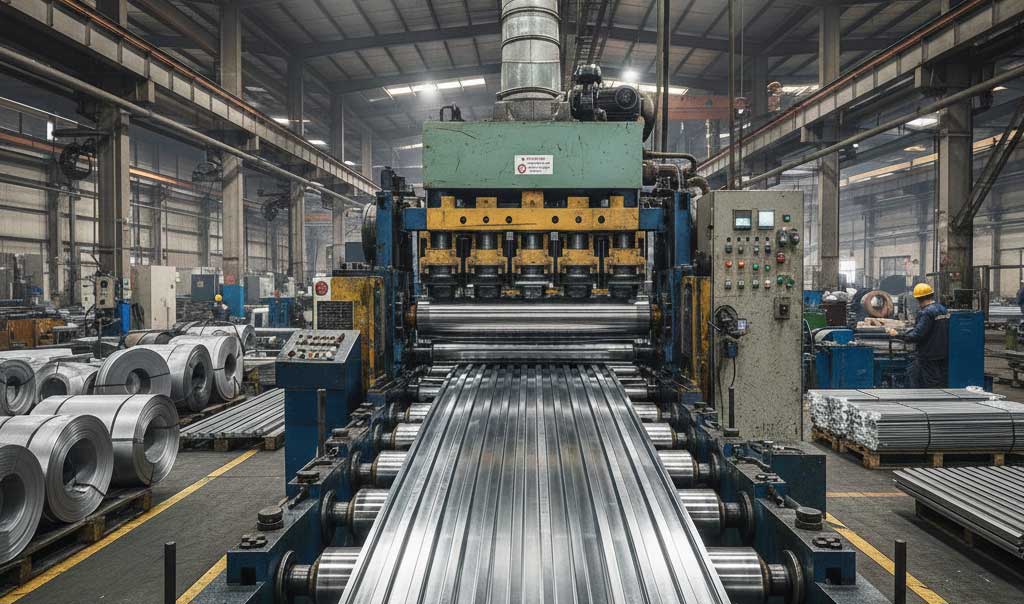

تولید ورق عرشه فولادی یک فرآیند کاملاً صنعتی است که با استفاده از روش شکلدهی سرد (Cold Forming) انجام میشود. این روش به دلیل کاهش هزینهها و افزایش سرعت تولید، بسیار پرکاربرد است.
1
ورقهای گالوانیزه بهصورت کویل با عرض ۱ تا ۱.۵ متر وارد خط تولید میشوند. این ورقها دارای پوشش روی برای مقاومت در برابر خوردگی هستند.
2
ورق از میان غلتکهای دستگاه Roll Forming عبور کرده و خمها و برجستگیهای مختلف روی آن اعمال میشود تا شکل ذوزنقهای ایجاد گردد
3
آجهای نقطهای و پیوسته روی بدنه ورق ایجاد میشوند که نقش مهمی در اتصال مکانیکی با بتن دارند.
4
ورقهای فرمدهی شده با اره برقی یا گیوتین به طولهای سفارشی (۱ تا ۱۵ متر) بریده میشوند.
5
ورقهای تولیدشده بستهبندی شده و برای ارسال به پروژهها آماده میشوند.

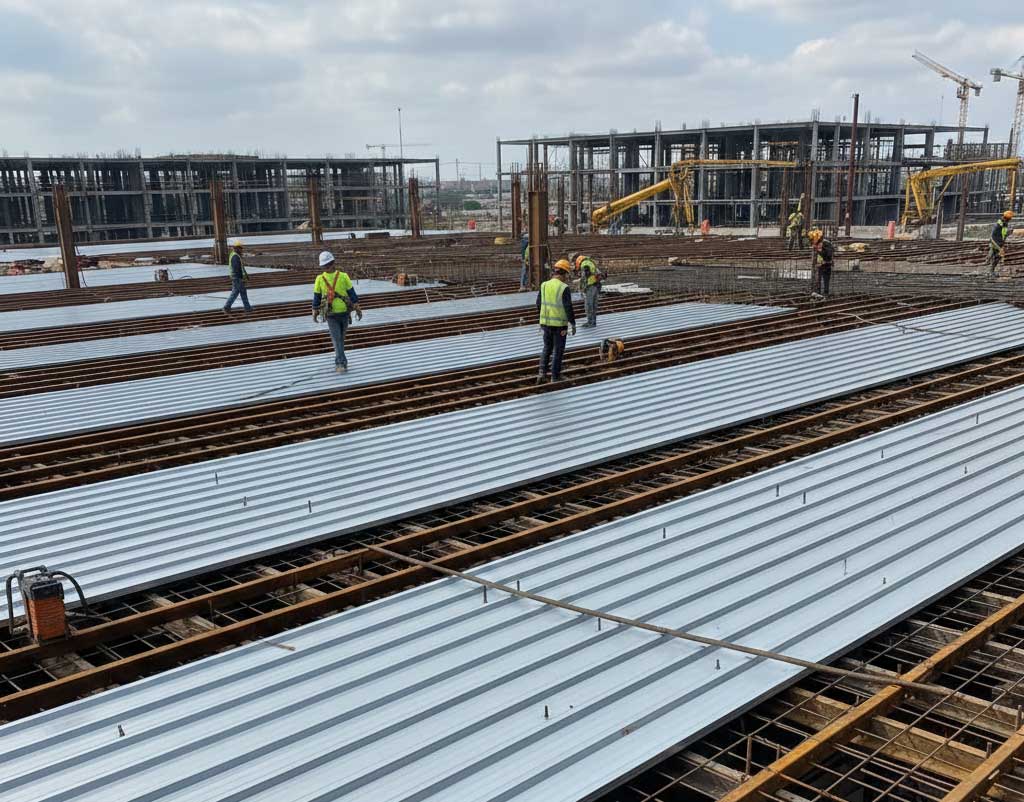

اجرای صحیح سقف عرشه فولادی نیازمند رعایت اصول فنی و استانداردهای مندرج در مبحث دهم مقررات ملی ساختمان است. در ادامه مراحل اجرا به ترتیب شرح داده میشود:
1
ورقهای عرشه فولادی با دقت در محل پروژه دپو شده و به طبقات مورد نظر منتقل میشوند. در این مرحله باید از آسیبدیدگی و تغییر شکل ورقها جلوگیری شود.
2
ورقهای عرشه فولادی روی تیرهای فرعی قرار گرفته و با لبههای نر و ماده به یکدیگر متصل میشوند. جهت کنگرهها معمولاً عمود بر تیرهای فرعی است.
3
ورقها با میخ انفجاری یا پیچ به تیرها ثابت شده و فلاشینگهای گالوانیزه در لبههای سقف و دور بازشوها نصب میشوند.
4
گلمیخها با دستگاه Stud Welder به بال تیرهای فولادی جوش داده میشوند. این کار باید توسط اپراتور ماهر و با نظارت دقیق انجام شود.
5
میلگردهای حرارتی یا مش آماده روی ورقها قرار گرفته و به گلمیخها متصل میشوند. این میلگردها از ترکخوردگی بتن جلوگیری میکنند.
6
بتن با عیار مناسب روی سقف ریخته شده و تراز میشود. سطح نهایی صاف و یکپارچه بوده و نیازی به کفسازی اضافی نیست.
💡 مزیت کلیدی: در سقف عرشه فولادی امکان بتنریزی همزمان چند سقف وجود دارد که سرعت اجرا را تا ۱۲ برابر افزایش میدهد.
سقف عرشه فولادی مزایای بسیاری نسبت به سایر سیستمهای سقفی دارد که باعث محبوبیت روزافزون آن در صنعت ساختمان شده است:
کاهش ۲۵٪ بار مرده، کاهش مصرف میلگرد، بتن و حذف هزینه قالببندی
حمل و نقل آسان تا ۲۵۰۰ مترمربع در یک تریلر و کاهش وزن سازه
ورق بهعنوان سکوی کار، کاهش خطر سقوط و منطبق با مبحث دهم
قابل اجرا در تمام شرایط آب و هوایی با پوشش گالوانیزه ضدزنگ
ورق بهعنوان قالب دائمی عمل کرده و نیازی به قالب موقت نیست
مقاومت ۲ تا ۴ ساعت در برابر آتشسوزی طبق آییننامههای معتبر
تا ۱۲ برابر سریعتر از سقفهای سنتی با امکان اجرای ۵۰۰ تا ۱۰۰۰ مترمربع در روز
دهانه تا ۴ متر بدون شمعبندی و کاهش تعداد تیرهای فرعی
با وجود مزایای فراوان، سقف عرشه فولادی معایبی نیز دارد که قبل از انتخاب باید در نظر گرفته شوند:
جدول زیر مقایسهای جامع بین سقف عرشه فولادی و سقف کامپوزیت معمولی (تیرچه بلوک) ارائه میدهد:
| شاخص مقایسه | سقف عرشه فولادی | سقف کامپوزیت معمولی |
|---|---|---|
| وزن سقف (kg/m²) | ۲۱۴ | ۲۶۰ |
| حجم بتن مصرفی (m³/m²) | ۰.۰۸ | ۰.۱۰ |
| میلگرد مصرفی (kg/m²) | ۲ | ۵ |
| تیرهای فرعی تا دهانه ۶ متر | ۰ | ۵ |
| قالببندی سقف | ندارد | دارد |
| سرعت اجرا (برابر) | ۱۱x | ۱x |
📊 نتیجه: سقف عرشه فولادی با ۴۶ کیلوگرم کاهش وزن در هر مترمربع، صرفهجویی قابل توجه در مصرف میلگرد و بتن، و سرعت اجرای ۱۱ برابری، گزینهای بسیار اقتصادیتر محسوب میشود.
🏗️ پروژه ساختمانی دارید؟
از مشاوره رایگان کارشناسان آذربتن برای انتخاب بهترین نوع سقف استفاده کنید
سقف عرشه فولادی به دلیل مزایای متعدد، در انواع مختلف سازهها کاربرد دارد:
آپارتمانها، ویلاها و مجتمعهای مسکونی
برجها، مراکز خرید و ساختمانهای بلندمرتبه
انبارها، کارگاهها و سازههای صنعتی
ورزشگاهها، استخرها و سالنهای ورزشی
پارکینگهای فلزی با دهانههای بزرگ
مدارس، دانشگاهها و سینماها
سقف عرشه فولادی باید مطابق با استانداردهای ملی و بینالمللی طراحی و اجرا شود:
سقف عرشه فولادی نوعی سقف کامپوزیت است که از ورقهای گالوانیزه موجدار به همراه بتن ساخته میشود. تفاوت اصلی آن با سقفهای معمولی در حذف قالببندی، سرعت اجرای بالا، وزن کمتر و صرفه اقتصادی است.
قیمت ورق عرشه فولادی به عوامل متعددی مانند ضخامت ورق، برند تولیدکننده، کیفیت گالوانیزه و شرایط بازار بستگی دارد. به دلیل نوسانات روزانه، برای دریافت قیمت دقیق با کارشناسان آذربتن تماس بگیرید.
